Реле блокировки Mini 10A

Реле блокировки Mini 10A

460

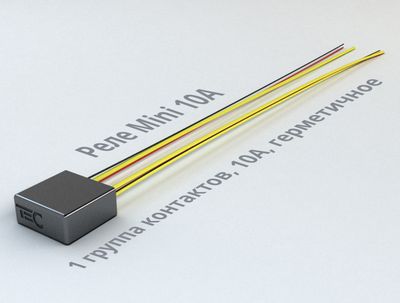

Реле блокировки Mini 10A1 группа контактов, 10А, герметичное

Герметичное реле для установки в подкапотном пространстве. Реле имеет полную группу контактов, применяется для блокировки силовых цепей с током до 10 А при длительных нагрузках.

Реле Mini 10A – одно из изделий в серии профессиональных устройств производства ТЭК электроникс для реализации блокировки двигателя автомобиля. Реле специально разработано для использования со всеми моделями охранных систем Призрак.

Преимущества Реле Mini 10A:


  • В качестве главного компонента изделия используется электромеханическое реле от одного из ведущих производителей — компании  OMRON
  • Специализированные провода (ПВАМ), предназначенные для применения в автомобиле
  • Провода припаиваются к специальной плате, а не к контактам реле. Такой конструктив исключает отламывание или выдергивание контактов, расплавление корпуса реле при пайке, отламывание выводных ножек в условиях вибраций
  • Защитные диоды от индукционных выбросов
  • Потребление 65 мА (при 14,5 B и 22 °С)
  • Используется термо-бензостойкий герметик. Класс влагозащищённости IP-67
  • Блокировка силовых цепей с током до 10 А при длительных нагрузках.
  • Реле обладает миниатюрными размерами — 21.5х22х9.6 мм, что является одной из важнейших технических характеристик.


    Реле изготавливаются на собственном производстве компании ТЭК электроникс в Москве. Каждое реле проходит многоуровневый контроль качества, проверку на специализированном оборудовании.

  • Технические характеристики
     Напряжение питания  9 … 15 В
     Потребление  65 мА (при 14,5 B и 22 °С)
     Номинальное потребление  55 мА (при 12,6 B и 22 °С)
     Максимальный коммутируемый ток (при длительных нагрузках)  10 А
     Максимальный кратковременный коммутируемый ток  30 А (при 16 В)
     Контактный набор  1С
     Температура эксплуатации  – 40 … + 85 °С
     Температура хранения  – 40 … + 85 °С
     Сопротивление обмотки  225 Ом (± 10%)
     Максимальное время срабатывания  10 мс
     Класс влагозащищенности  IP-67

    Комплектность
     Реле  1 шт.
     Вкладыш — описание реле
     1 шт.
     Упаковка
     1 шт.
